SOLUTION · MES
fastMES (Manufacturing Execution System)
fastMES是一套制造执行系统:将ERP生产计划下达为工单,把作业员、设备和物料绑定到同一批次,在每道工序实时采集生产实绩。来自PLC、检测设备和PDA的产量、设备时间、不良和工艺参数,直接成为质量履历和批次追溯数据。fastMES基于在制造现场持续打磨15年以上的业务流程,不良、返工、批次拆分等异常情况也在标准流程内处理。
主要效果
- 计划与实绩实时可视 —— 按工单掌握进度和延误
- 批次级履历追溯 —— 从来料入库到出货,关联作业员、设备和检验记录
- 现场数据自动采集 —— 通过PLC和检测设备联机,减少手工录入和漏录
- 工序质量联动 —— 检验结果和不合格品报告作为下道工序的放行条件
- 制造业务标准化 —— 异常情况也有明确流程,降低对个人经验的依赖
- 稳定运行基础 —— 服务器双机冗余与故障切换,减少故障对生产的影响

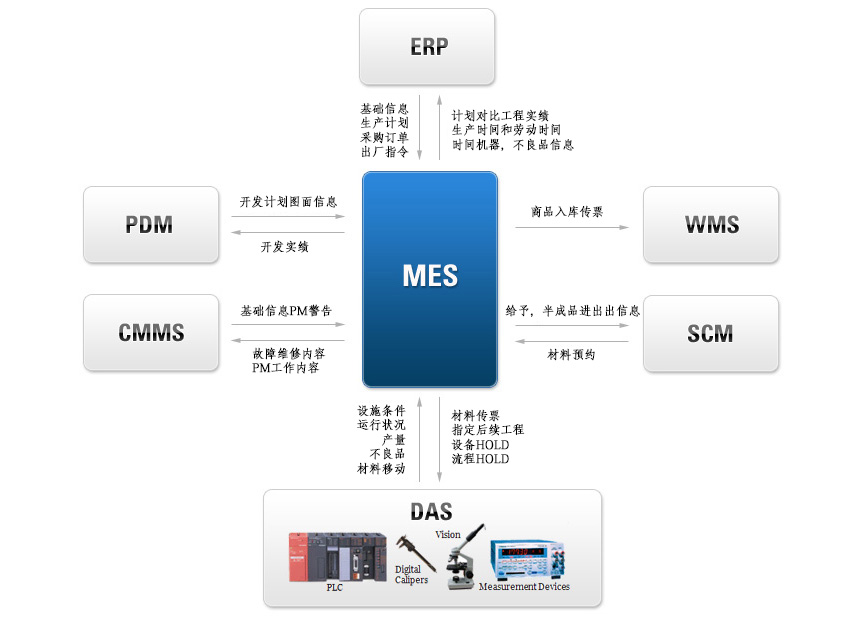

fastMES集成系统架构
连接现场数据与业务系统的智能工厂平台

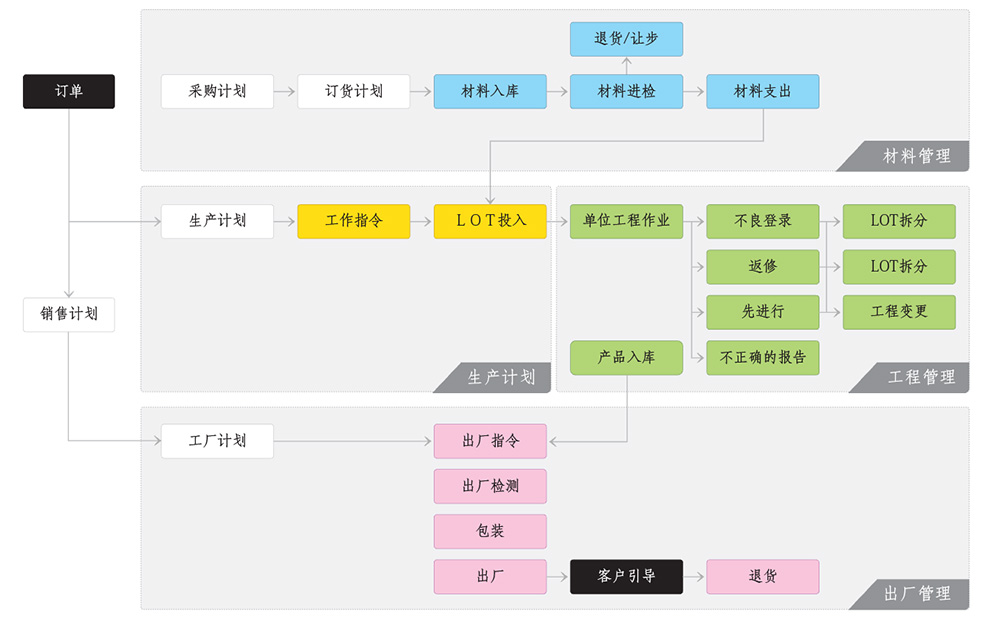

业务流程
根据销售计划制定并下达物料需求和生产计划,监控工序间物料与在制品的流转。通过质量管理控制不良品,并对整体流程进行管控,实现实时批次追溯。
软件构成
fastMES以fastMES Core为核心,各服务模块和外部模块通过标准接口接入。产线扩建或制造方式变更时,只需调整配置并少量修改即可快速应对。
使用环境
PC 管理人员
计划制定 · 主数据 · 分析
工业触控终端 现场作业员
开工 / 完工 · 实绩 · 不良登记
PDA 物料 · 物流人员
入库 · 发料 · 出货扫码

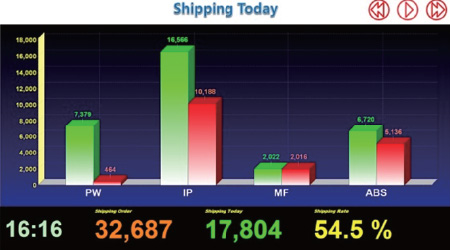

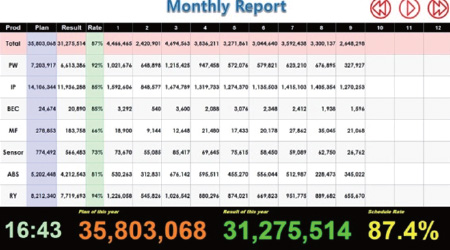

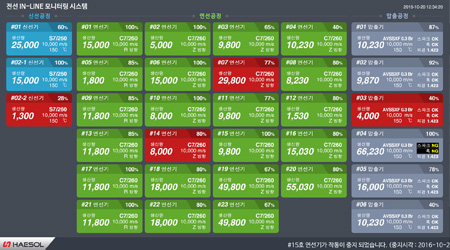

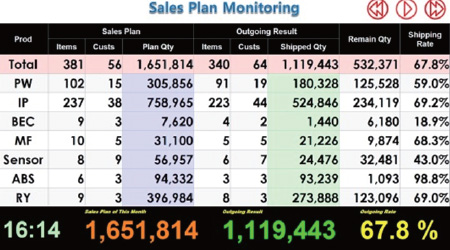

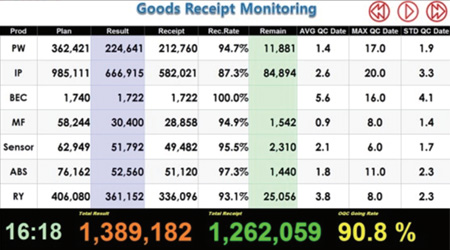

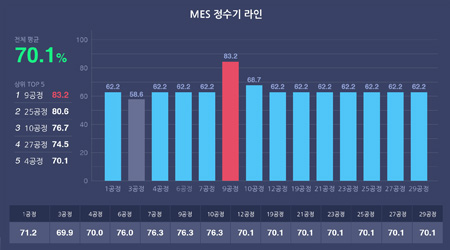

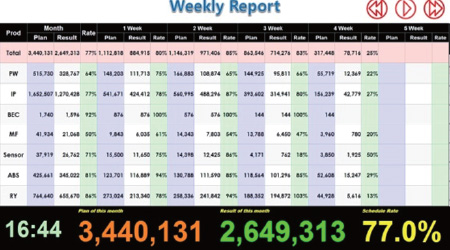

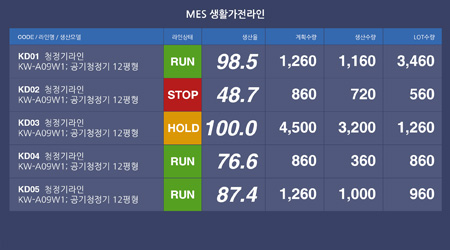

监控 现场看板
生产 · 质量 · 设备状态
将所有模块和终端连接为同一套数据的公共平台
标准接口 · 基于配置扩展生产流程
生产计划管理
- 日生产计划
- 批次编制
- 工艺路线查询
- 物料库存状况
- 计划达成
使用终端PC
物料管理
- 来料入库
- 来料检验
- 退货 / 特采
- 发料
使用终端PCPDA
工序管理
- 工单查询
- 工序开工 / 完工
- 不良登记
- 工序变更
- 在制品查询
- 批次追溯
- 批次拆分 / 合并
- 冻结 / 解冻
- 不合格品报告 / 查询
- 设备监控
使用终端PCKIOSK
生产实绩管理
- 在制品状况
- 生产综合状况
- 工单投入 / 产出对比
- 生产效率
- 生产监控
- 批次追溯
使用终端PCKIOSK监控
质量管理
- 不良状况
- 参数分析
- 良率状况
使用终端PC
出货管理
- 成品入库
- 出货指令
- 出货检验
- 包装
- 出货
- 退货
使用终端PCPDA
基础 · 支持
主数据管理
- 工序代码管理
- 物料 / 产品代码管理
- 设备代码管理
- 不良代码管理
- BOM管理
- 参数 / 配方管理
- 规格管理
- 供应商 / 客户管理
- 用户 / 作业员管理
- 系统权限管理
- 代码主数据管理
使用终端PC
设备管理
- 预防性维护管理
- 模具及工装夹具管理
- 故障维修管理
- 稼动率状况
- 停机状况
- 设备效率
使用终端PCKIOSK监控
追溯管理
- 批次追溯(正向)
- 批次追溯(反向)
- 不良追溯管理
- 生产履历追溯管理
使用终端PC

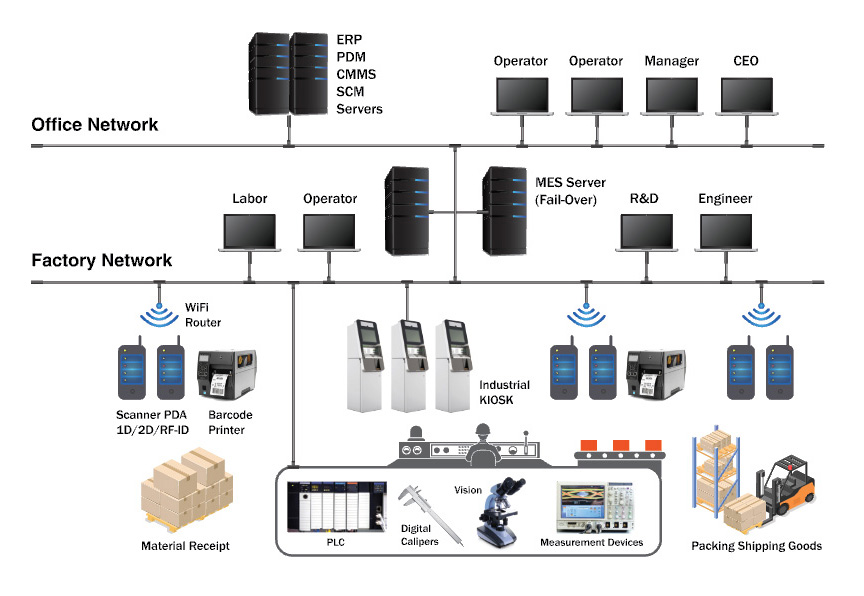

硬件构成
办公网络与工厂网络之间部署双机冗余的fastMES服务器;现场PC、触控终端和设备采用有线连接,手持扫描终端通过各区域的无线AP接入。(实线:有线 · 虚线:无线)
主要功能
涵盖生产订单、工单、实绩采集、稼动分析、批次追溯和出库管理的核心功能。
- 今日订单18笔
- 平均达成率82.4%
- 未结单3笔
- 支架 A-120100%已结单
- 壳体 B-31086%进行中
- 轴 D-21060%锁定
- 盖板 C-04553%进行中
生产订单管理
- 按工作中心和下达日期汇总订单数量与实绩数量
- 显示各订单达成率(%),管理未结单订单
- 订单锁定 · 解锁及强制结单
相关模块生产计划管理生产实绩管理
- 冲压1号机
WO-0151WO-0152 · A-120WO-0153
冲压2号机WO-0148WO-0154 · B-310WO-0157
注塑1号机WO-0149WO-0155 · C-045WO-0156
装配线WO-0150WO-0158 · D-210
08111417
完成进行中计划换型
工单 · 设备分配
- 按设备编排作业顺序和计划开始 · 完成时间
- 按工单管理指令与实绩数量、包装单位
- 打印工单和产品标签
相关模块生产计划管理工序管理
- 今日产量3,040EA
- 目标达成90.5%
- 每小时平均380EA
0809101112131415
已选10点 430 EA · 扫描86次 · 最后扫描 10:58:41
分时段生产实绩
- 基于条码扫描自动采集生产实绩
- 分时段产量图表,按料号和工作中心汇总数量
- 选择时段即可查询条码和扫描时间记录
相关模块生产实绩管理
- 平均稼动率86.9%
- 停机时间4小时 43分
- 停机次数10次
1号线92%2号线88%3号线76%4号线92%08111417
运行换型 63分钟休息 120分钟待料 40分钟无计划 60分钟
各产线稼动 · 停机分析
- 记录各设备运行 · 停机区间及起止时间
- 按原因(换型、休息、无计划等)分类停机
- 按工作中心汇总运行时间和停机时间
相关模块设备管理生产实绩管理
投入物料产品批次出货
卷材 SPCCM2610210031 · 供应商A
螺栓 M8M2610150210 · 供应商B
涂料 GR-02M2610200044 · 供应商A
P2610290215支架 A-120 · 24箱
SH2610290012收货客户A · 16箱
SH2610300004收货客户B · 8箱
- 产品箱数24
- 物料品项3
- 供应商2
- 总消耗量1.2t
批次追溯(Genealogy)
- 以产品批次为基准进行反向追溯(产品→物料)和正向追溯(物料→产品)
- 以树状图显示投入物料、供应商和收货客户
- 汇总产品箱数、物料品项、供应商数和总消耗量
相关模块追溯管理
- 本月出库 (EA)48,200
- 出库笔数126笔
- 交货客户14家
- 支架 A-12016,400
- 壳体 B-31012,800
- 盖板 C-04510,600
- 轴 D-2108,400
成品仓A成品仓B单位 EA
各产品出库状况
- 按出库类型和库存地点汇总出库数量
- 按料号查询供应商、客户和交货单
- 按出库日期、物料类型和客户条件检索
相关模块出货管理
导入效果
以手工记录和事后汇总为主的运营,转变为基于实时实绩的生产管理。
| 项目 | 导入前 | 导入后 |
|---|---|---|
| 作业实绩 | 手工填写生产日报,日结后汇总 | 通过条码扫描、PLC和检测设备自动采集实绩,按时段汇总 |
| 进度管理 | 现场确认、电话汇报掌握进度 | 实时确认各生产订单达成率和工单进展 |
| 稼动管理 | 设备停机及停机原因事后手工记录 | 自动记录运行 · 停机区间,按原因汇总停机时间 |
| 履历追溯 | 发生不良时通过纸质文件和Excel反向追溯 | 从产品批次到投入物料、供应商双向即时查询 |
| 质量联动 | 检验结果单独管理,不合格品有流入后工序的风险 | 检验结果作为下道工序的放行条件 |
| 出库管理 | 手工核对出库记录,交货状况掌握滞后 | 按料号、客户、交货单即时查询出库实绩 |
