SOLUTION · HMI
fastHMI (Human Machine Interface)

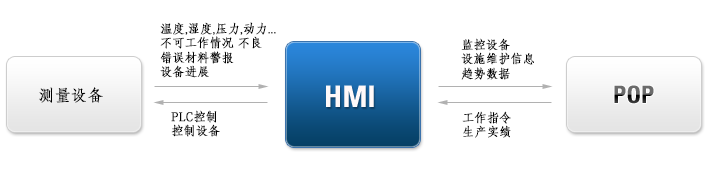

fastHMI是一套监控系统:通过PLC和设备接口直接采集生产设备、检测设备和公用工程设施的数据并实时监视。历史数据存储在自主研发的实时数据库hs-RTDB中,可按趋势追踪模拟量的变化,发生异常时通过画面报警和短信通知。fastHMI与MES/POP联动,将工单和运行条件下发至设备,并将设备状态和实绩回传。
主要效果
- 设备状态实时可视 —— 在一个画面上掌握整条产线和单台设备
- 异常及早发现 —— 故障与偏离信号通过画面报警和短信即时传达
- 基于趋势的原因分析 —— 通过温度、压力、电力等模拟量历史确认变化区间
- 公用工程数据采集 —— 温度、湿度、压力、用电量与设备数据一并记录
- MES/POP联动 —— 工单与运行条件下发至设备,状态与实绩上传至上位系统
- 快速组态与变更 —— 自主研发的HMI缩短设备新增或变更时的开发周期
fastHMI集成系统架构
连接设备数据与操作界面的实时监控平台

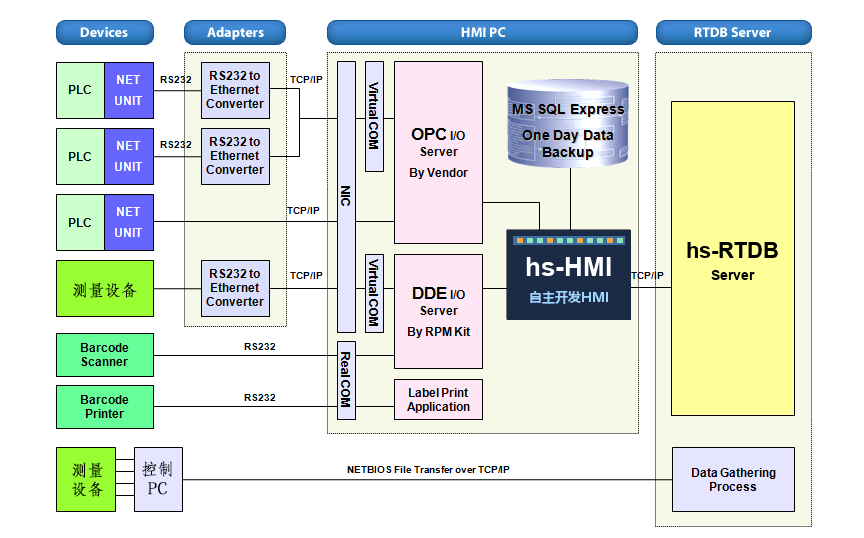

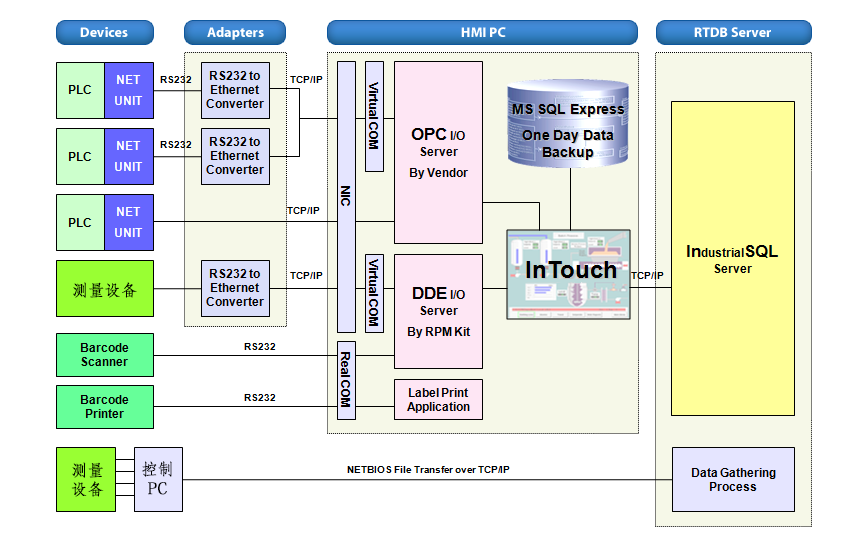

数据采集架构
fastHMI基于Modbus TCP和OPC UA实时采集PLC、计量仪器和公用工程传感器的数据,并作为历史数据存入HAESOL自主研发的时序数据库hs-RTDB。采集阶段进行通信状态诊断、事件与报警判定以及Store & Forward缓存,在网络或数据库故障时也能防止数据丢失;通过自主研发的Web HMI——hs-HMI,可实时监控设备状态、报警和趋势,并分析历史数据。

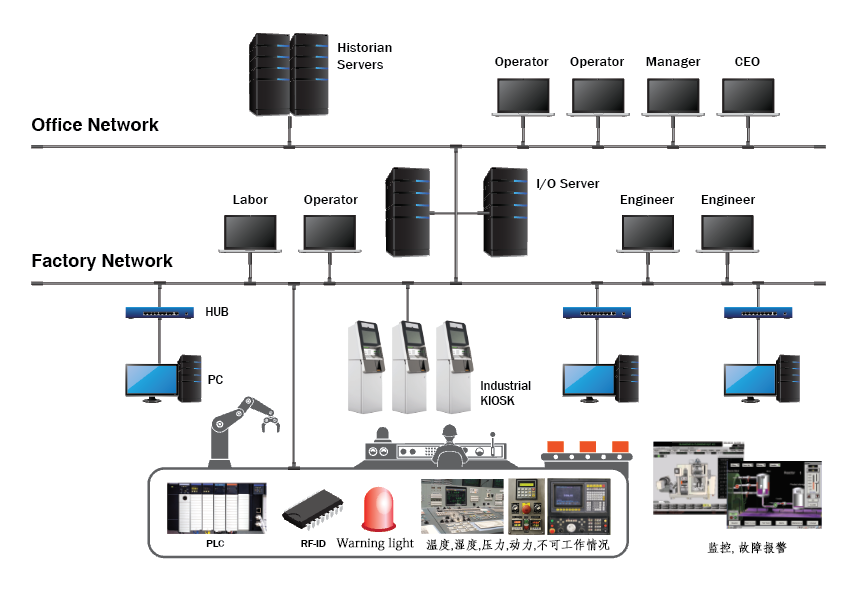

硬件构成
办公网络中部署hs-RTDB服务器和办公PC,办公网络与工厂网络之间部署双机冗余的fastHMI I/O服务器。现场PC、触控终端、PLC、传感器和现场看板以有线方式接入工厂网络,移动终端通过无线AP接入。(实线:有线 · 虚线:无线)
主要功能
涵盖整线监视、工序监控、趋势、报警、设备控制和MES/POP联动的核心功能。
1号线RUN
42.5m/min 182℃
1,820 / 2,400
2号线RUN
38.0m/min 176℃
2,210 / 2,400
3号线ALARM
0.0m/min 214℃
960 / 2,000
4号线RUN
45.1m/min 185℃
1,540 / 2,400
5号线STOP
0.0m/min 24℃
0 / 1,600
6号线RUN
40.2m/min 180℃
1,310 / 2,000
RUN 4ALARM 1STOP 1今日进度 61%

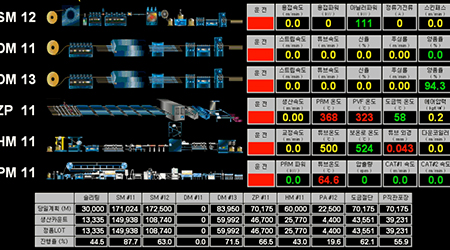

整线监控
- 显示各产线运行状态及速度、温度等核心工艺值
- 汇总各产线当日计划、生产计数、良品批次和进度
- 通过状态颜色即时识别停机和异常产线
相关模块KPI看板工序监控
- 产量 / 计划72%
- 不良48EA
- 运行6h 12m
- 最近停机更换卷材

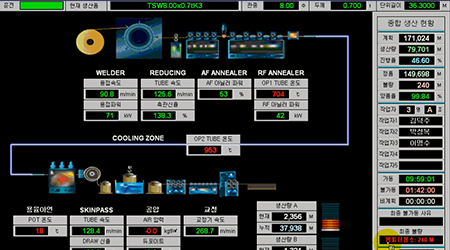

产线工序监控
- 显示Welder、Reducing、Annealer、Cooling各区段运行条件
- 汇总计划、产量、进度及良品、不良数量
- 显示运行 · 停机时间和最近一次停机原因
相关模块工序监控生产实绩
运行 14停机 3报警 1C-03 · 烘箱温度偏差

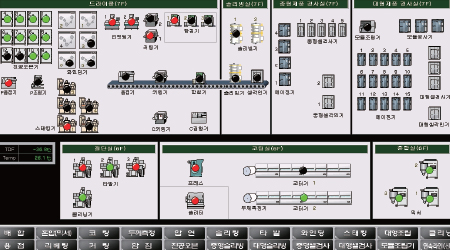

设备布局监控
- 按楼层和工艺区域在布局图上配置设备
- 以颜色显示各设备运行、停机、报警状态
- 显示各区域温度、露点等环境数据
相关模块工序监控设备详情
14:0014:1014:2014:30
- 温度超上限 · H 75.0 ℃未确认
- 电流波动警告已确认

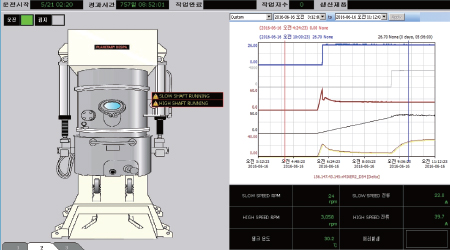

趋势 · 报警
- 转速、电流、温度等模拟量的历史趋势
- 指定查询区间,用光标比较各时点数值
- 在设备画面上显示运行状态和报警信息
相关模块实时趋势事件 · 报警履历
- Filling
- Conc. Inj.
- Mixing
- Transfer
浓度 SP 12.5 %PV 12.3 %搅拌 120 rpm温度 45.2 ℃

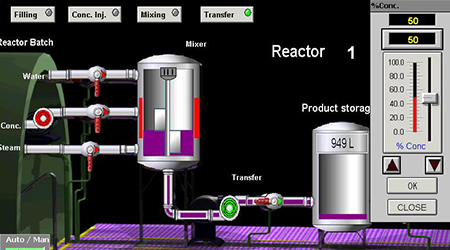

批次工艺监视 · 控制
- 显示Filling、Mixing、Transfer等批次步骤进度
- 显示阀门、泵动作状态和储罐液位
- 通过输入设定值(Set Point)控制浓度等运行条件
相关模块工序监控设备详情
工单 WO-0158LOT C2610290031进度 1,240 / 2,000 m
原材料投入不良登记批次报工

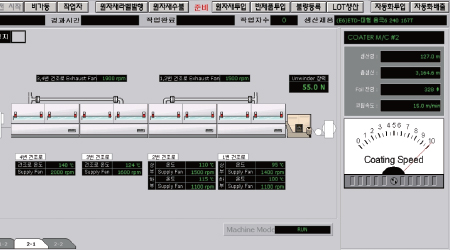

MES/POP联动运行
- 显示干燥炉各区段温度、Supply Fan转速和涂布速度
- 在画面上处理工单、原材料投入、不良登记和批次报工
- 设备运行数据与作业实绩一并记录
相关模块生产实绩工序监控
导入效果
以现场巡检和手写运行日志为主的设备管理,转变为基于实时数据的监视与分析体系。
| 项目 | 导入前 | 导入后 |
|---|---|---|
| 设备监视 | 现场巡检,逐台确认设备操作面板 | 在一个画面上实时监视全部产线和设备状态 |
| 异常应对 | 作业员发现后汇报,处理滞后 | 超出限值或设备停机时即时画面报警并发送短信 |
| 运行记录 | 手写运行日志,存在漏记和记录周期不一 | 工艺与公用工程数据自动记录到hs-RTDB并长期保存 |
| 原因分析 | 记录不足,只能推测原因 | 通过趋势比较异常发生前后的工艺值 |
| MES联动 | 工单与实绩靠手工传递 | 工单与运行条件下发至设备,状态与实绩自动上报 |
| 画面扩展 | 新增设备时画面开发周期长 | 以新增点位为主进行画面组态与变更 |
