레이저 다이오드 반도체 공정에 MES를 구축한 뒤 같은 해 중국 공장으로 확산했고, 2021년 고도화까지 이어서 맡았습니다.
SOLUTION · SEMICONDUCTOR MES
fastMES for Semiconductor는 웨이퍼 가공과 패키징 공정에 맞춰 fastMES 위에 전공정(FAB) · 후공정(패키징) 관리와 Route·Recipe 관리를 더한 MES입니다. SECS/GEM으로 연결된 설비의 공정 인자와 계측 데이터가 Wafer·Carrier·LOT·Chip 단위로 기록되어 양방향 이력 추적이 가능합니다. 측정 데이터는 자동 판정되고, 고객별 태그와 성적서가 출하 시 함께 생성됩니다.
Benefit
웨이퍼부터 칩까지, 제조 공정과 품질 데이터를 하나로 연결합니다

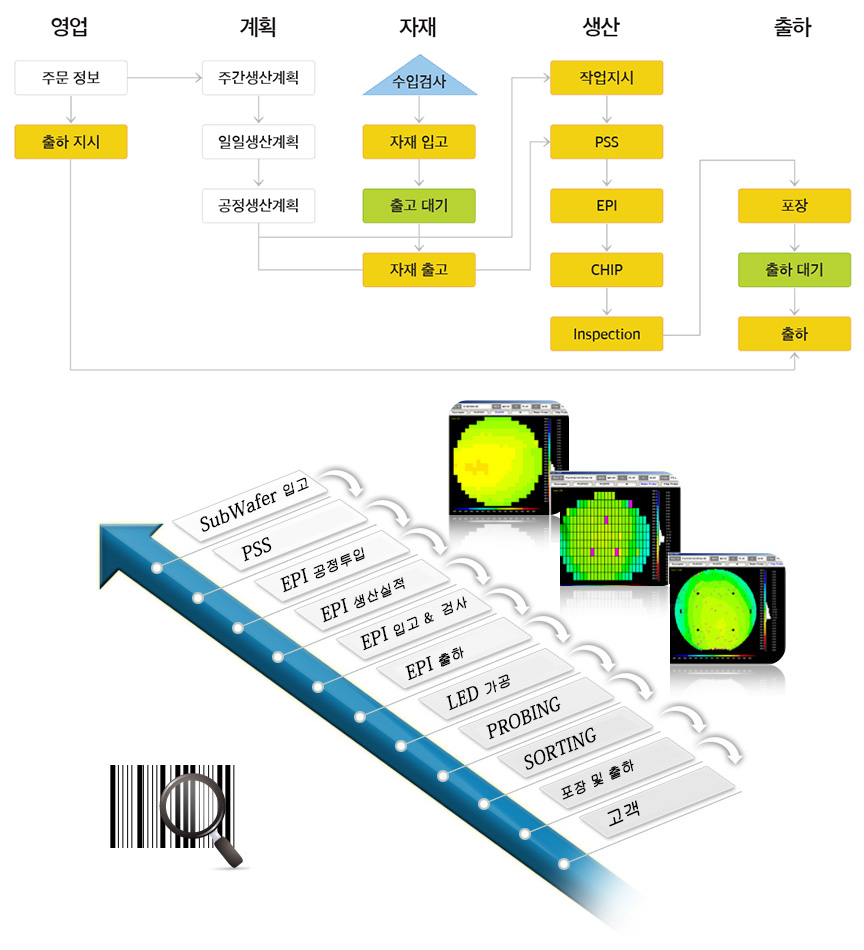

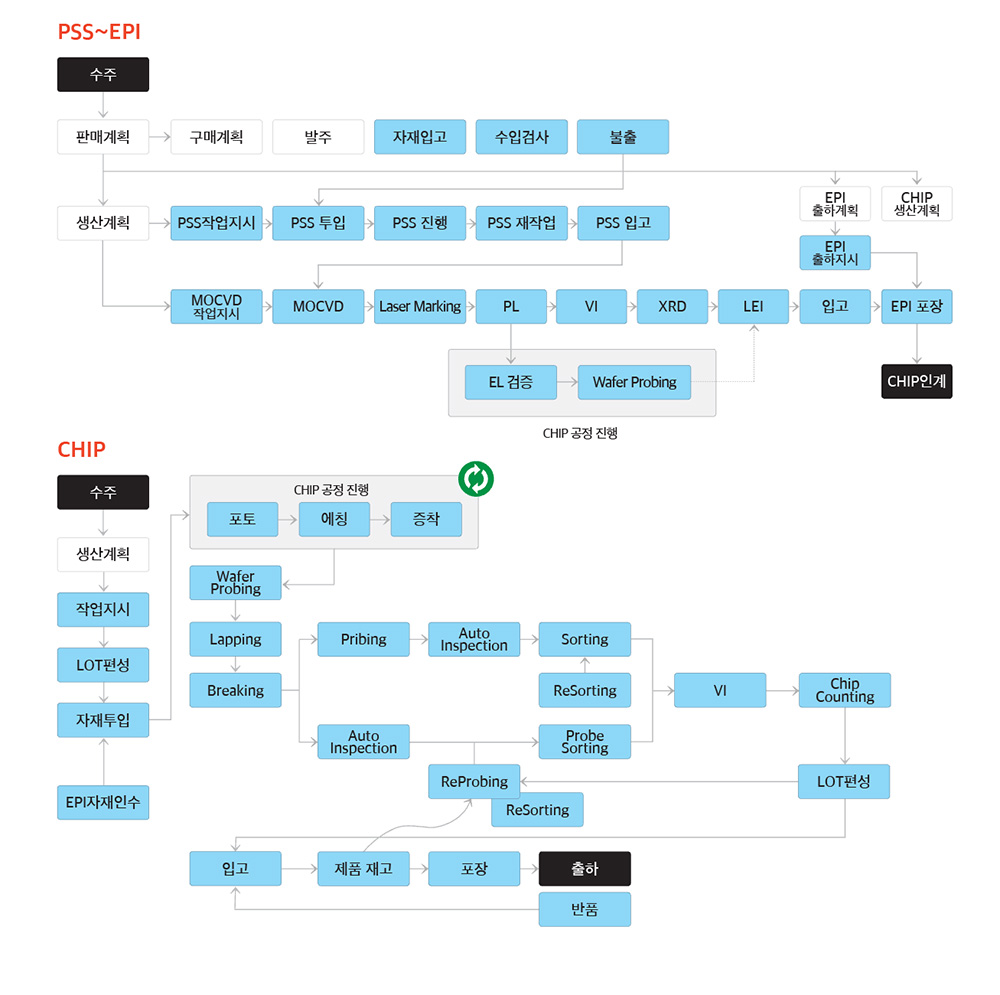

LED 칩 제조 현장에 구축한 적용 사례를 기준으로 한 공정 흐름입니다
웨이퍼 입고에서부터 전반 공정, Probe특성검사, 후반 공정, 패키징 등 주요 공정 데이터를 웨이퍼 단위는 물론 최저 단위인 Chip Level까지 관리하며 Chip Level에서 Wafer, Carrier Lot까지 정방향 / 역방향 추적이 가능합니다.
fastMES for Semiconductor는 반도체 공정에 특화된 MES로, LOT 분할 · 병합과 Route · Recipe · Parameter 통합 관리, 실시간 LOT 추적을 제공합니다.
사용 환경
Route·Recipe 관리 · 품질·수율 분석
LOT Start/Complete · 분할·병합 · Hold
웨이퍼·Carrier 식별 · 입고·출하 스캔
설비 상태 · 공정 인자 · 계측 데이터 수집

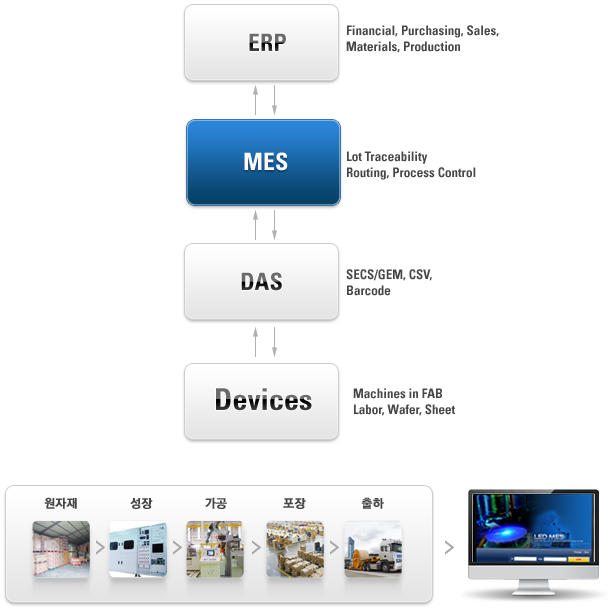

Wafer · Carrier · LOT · Chip을 하나의 이력으로 잇는 반도체 공정 플랫폼

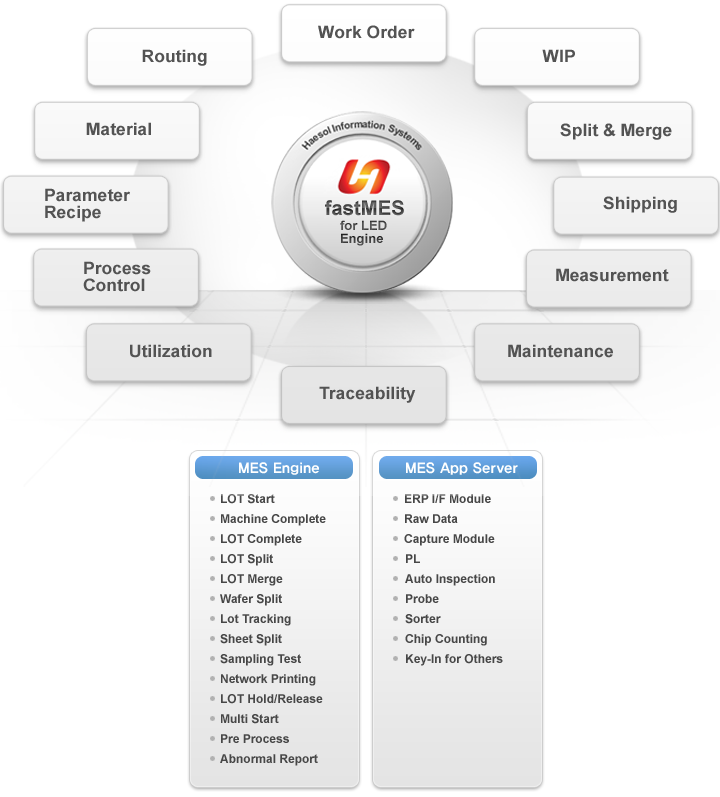

MES Engine · MES App Server생산 흐름
사용 단말PC
사용 단말PCPDA
사용 단말태블릿SECS/GEM
사용 단말PC태블릿
사용 단말태블릿SECS/GEM
사용 단말PCPDASECS/GEM
기반 · 지원
사용 단말PC
사용 단말PCSECS/GEM
사용 단말PC

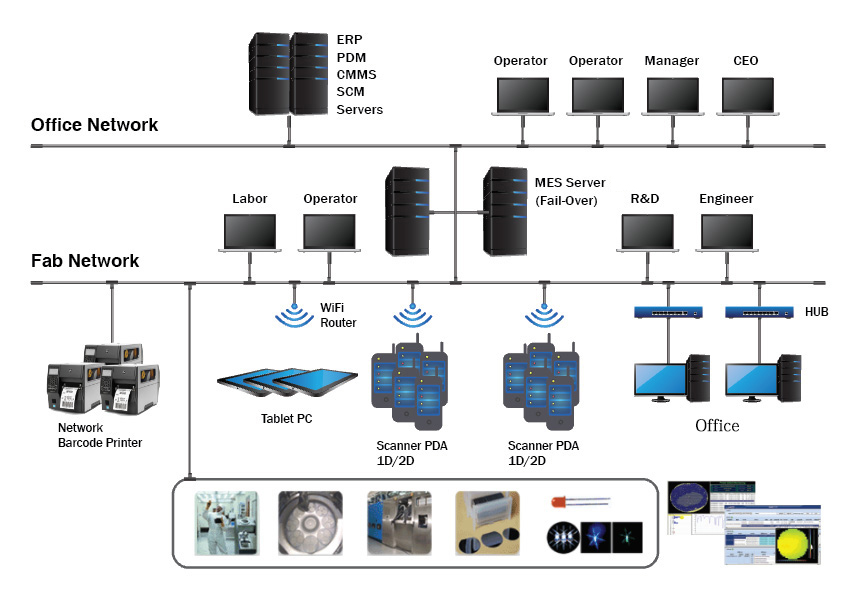

사무 네트워크와 FAB 네트워크 사이에 이중화된 fastMES 서버가 있고, FAB 설비는 SECS/GEM·OPC UA로, 태블릿·PDA는 무선 AP로 연결됩니다. (실선: 유선 · 점선: 무선)
공정 진행·이력 추적·품질 분석·수율 관리·설비 모니터링의 핵심 기능입니다.
완료진행대기분할
StartCompleteHold
관련 모듈공정 진행분할 · 병합Route · Recipe 관리

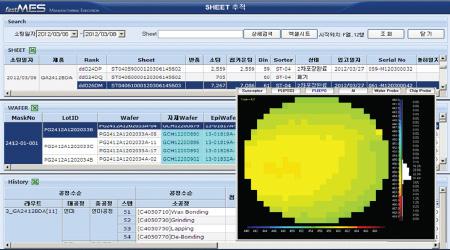

Carrier C-0215Wafer W07Chip (13, 6)
관련 모듈추적 · 수율 분석공정 진행
관련 모듈검사 · 측정추적 · 수율 분석
관련 모듈검사 · 측정추적 · 수율 분석

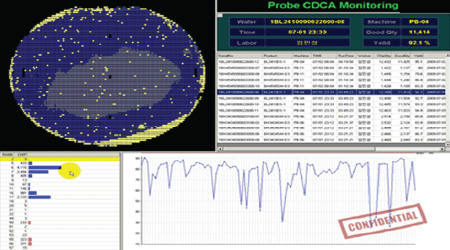

Probe −7.8%p PB-04 · LT2610290031 외 3 LOT 교차 조회
관련 모듈추적 · 수율 분석

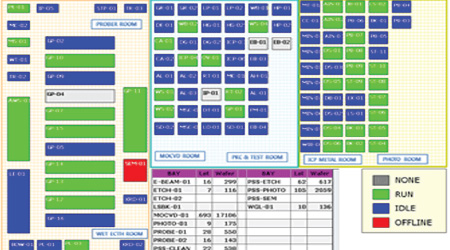

RUNIDLEDOWNOFFLINE
관련 모듈설비 · Durable 관리
수기 기록과 사후 분석 중심의 운영이 시스템 기반의 실시간 공정·품질 관리로 바뀝니다.
| 구분 | 도입 전 | 도입 후 |
|---|---|---|
| 공정 기록 | Traveler Sheet·Run Sheet 수기 기록 | 태블릿·SECS/GEM으로 공정 인자·설비 데이터 자동 기록 |
| Recipe 관리 | 작업자 선택에 의존, Recipe 오적용 위험 | 승인된 버전만 적용, 설비 Recipe 검증 후 진행 |
| 이력 추적 | 불량 발생 시 Sheet·LOT 단위 수작업 역추적 | Chip·Wafer·Carrier LOT 양방향 즉시 조회 |

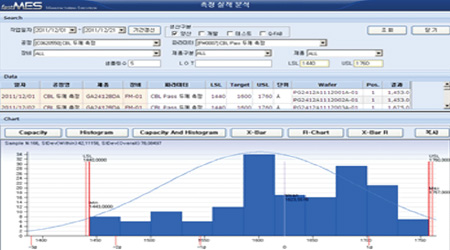

| 품질 판정 | 계측값과 규격의 수동 대조 | Spec 기준 자동 판정, 실시간 공정 능력 분석 |

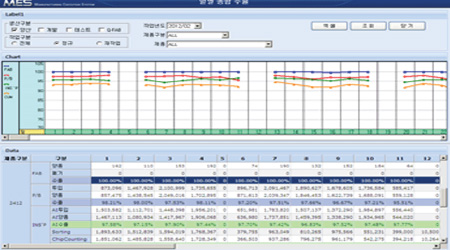

| 수율 관리 | 기간 마감 후 집계, 원인 추정 | 공정·설비·LOT 교차 조회로 이상 구간 파악 |
| 출하 문서 | 고객별 태그·성적서 수작업 작성 | 고객별 태그·성적서 자동 생성 |
REFERENCES
LED 칩과 레이저 다이오드, 반도체 부품처럼 공정별 LOT 추적이 필요한 생산 현장에 반도체 MES를 구축했습니다. 국내는 물론 중국 공장까지 같은 기준으로 확산했습니다.
주요 고객사
레이저 다이오드 · 국내 · 중국
레이저 다이오드 반도체 공정에 MES를 구축한 뒤 같은 해 중국 공장으로 확산했고, 2021년 고도화까지 이어서 맡았습니다.
LED · 반도체 부품
해솔정보시스템 설립 첫해 광전자 AUK의 LED 반도체 MES로 시작해, 반도체 부품과 LED 칩 공정까지 같은 반도체 MES로 구축해 왔습니다.
