자동차 와이어링 하네스 · 국내 · 세르비아
유라코퍼레이션
- 2021모니터링 신규 설치 · 확대
- 2026안전관리 모니터링
- 세르비아 레스코바츠 공장
국내 공장의 설비 모니터링을 신규 설치 · 확대하고 안전관리 모니터링까지 넓혔으며, 세르비아 레스코바츠 공장에도 fastHMI를 적용했습니다.
SOLUTION · HMI

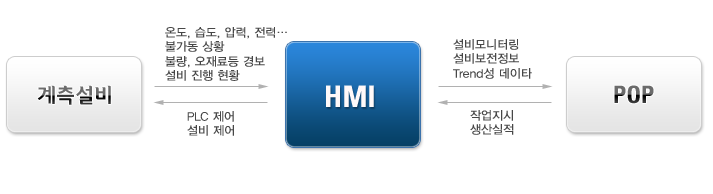

fastHMI는 생산설비·검사장비·유틸리티의 데이터를 PLC와 설비 인터페이스에서 직접 수집해 실시간으로 감시하는 모니터링 시스템입니다. 자체 실시간 DB(hs-RTDB)에 이력이 저장되어 아날로그 데이터의 변화를 트렌드로 추적하고, 이상 발생 시 화면 경보와 SMS로 알립니다. MES/POP과 연계되어 작업지시와 운전 조건을 설비에 전달하고, 설비 상태와 실적을 다시 올려 보냅니다.
Benefit
설비 데이터와 작업자 인터페이스를 하나로 연결하는 실시간 모니터링 플랫폼

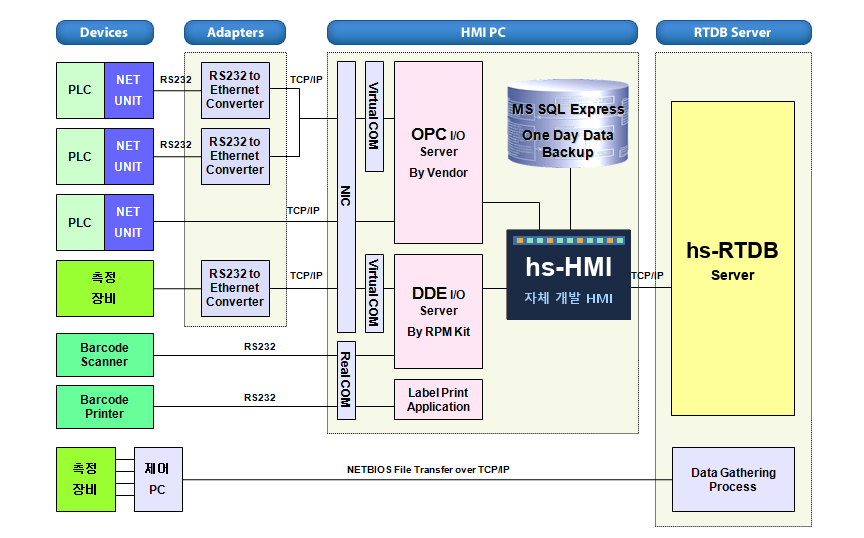

fastHMI는 PLC·계측 장비·유틸리티 센서의 데이터를 Modbus TCP와 OPC UA 기반으로 실시간 수집하고, 해솔이 자체 개발한 시계열 데이터베이스 hs-RTDB에 이력으로 축적합니다. 수집 단계에서 통신 상태 진단과 이벤트·알람 판정, Store & Forward 버퍼링을 수행해 네트워크나 DB 장애 상황에서도 데이터 유실을 방지하며, 자체 개발 웹 HMI인 hs-HMI를 통해 설비 상태·알람·트렌드를 실시간으로 모니터링하고 이력 데이터를 분석할 수 있습니다.

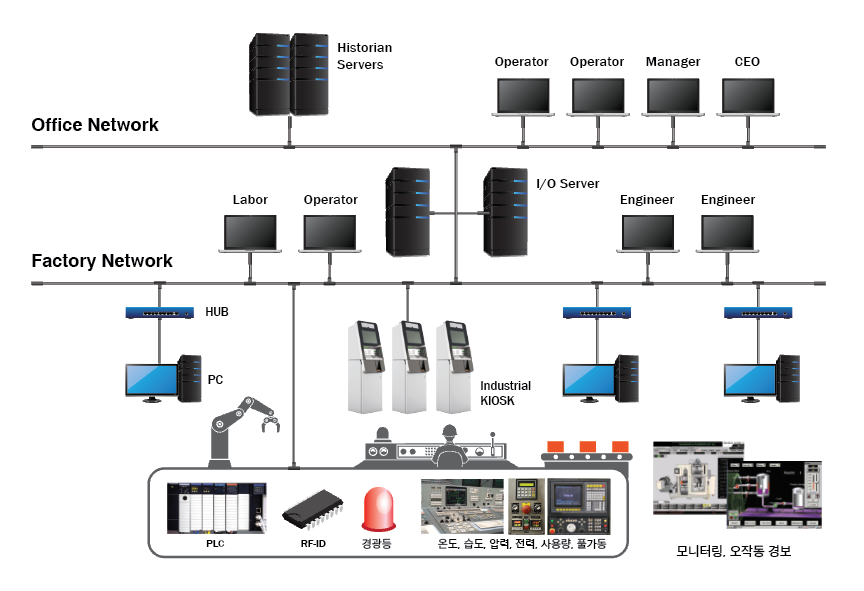

사무 네트워크에 hs-RTDB 서버와 업무 PC가 있고, 사무 네트워크와 공장 네트워크 사이에 이중화된 fastHMI I/O 서버가 있습니다. 현장 PC·KIOSK·PLC·센서·상황판은 공장 네트워크에 유선으로, 모바일 단말은 무선 AP로 연결됩니다. (실선: 유선 · 점선: 무선)

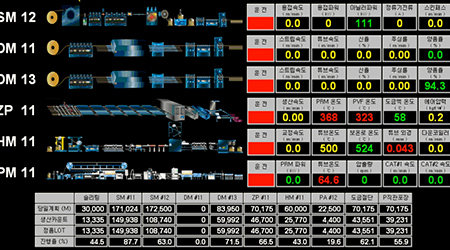

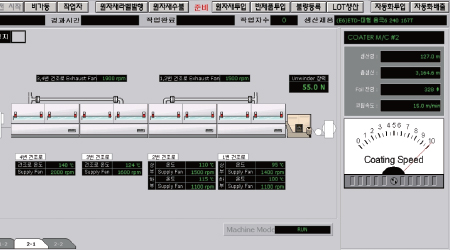

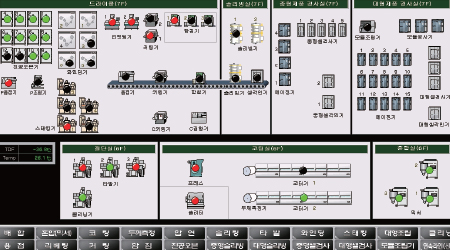

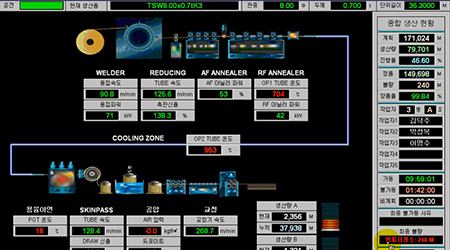

통합 라인 감시·공정 모니터링·트렌드·경보·설비 제어·MES/POP 연계의 핵심 기능입니다.
1라인RUN
42.5m/min 182℃
1,820 / 2,400
2라인RUN
38.0m/min 176℃
2,210 / 2,400
3라인ALARM
0.0m/min 214℃
960 / 2,000
4라인RUN
45.1m/min 185℃
1,540 / 2,400
5라인STOP
0.0m/min 24℃
0 / 1,600
6라인RUN
40.2m/min 180℃
1,310 / 2,000
RUN 4ALARM 1STOP 1금일 진행률 61%
관련 모듈KPI 대시보드공정 모니터링
관련 모듈공정 모니터링생산 실적
가동 14정지 3알람 1C-03 · 오븐 온도 편차
관련 모듈공정 모니터링설비 상세

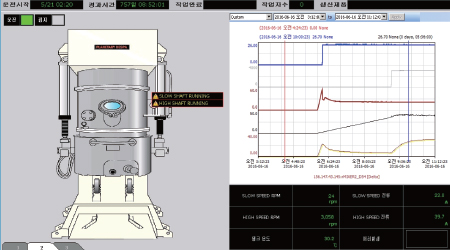

14:0014:1014:2014:30
관련 모듈실시간 트렌드이벤트 · 알람 이력

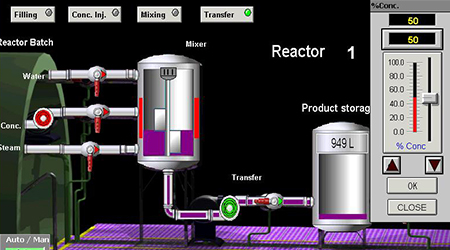

농도 SP 12.5 %PV 12.3 %교반 120 rpm온도 45.2 ℃
관련 모듈공정 모니터링설비 상세
작업지시 WO-0158LOT C2610290031진행 1,240 / 2,000 m
원자재 투입불량 등록LOT 생산
관련 모듈생산 실적공정 모니터링
현장 순회와 수기 운전일지 중심의 설비 관리가 실시간 데이터 기반의 감시·분석 체계로 바뀝니다.
| 구분 | 도입 전 | 도입 후 |
|---|---|---|
| 설비 감시 | 현장 순회 점검, 설비별 조작반 개별 확인 | 전체 라인·설비 상태를 한 화면에서 실시간 감시 |
| 이상 대응 | 작업자 발견 후 보고, 조치 지연 | 한계값 이탈·설비 정지 시 화면 경보·SMS 즉시 통보 |
| 운전 기록 | 운전일지 수기 기록, 기록 누락·주기 편차 | 공정·유틸리티 데이터 hs-RTDB 자동 기록, 장기 보관 |
| 원인 분석 | 기록 부족으로 원인 추정 | 트렌드로 이상 발생 전후 공정값 비교 |
| MES 연계 | 작업지시·실적을 수기로 전달 | 작업지시·운전 조건 설비 전달, 상태·실적 자동 보고 |
| 화면 확장 | 설비 추가 시 화면 개발 기간 장기화 | 태그 추가 중심으로 화면 구성·변경 |
REFERENCES
자동차부품과 특수 윤활제, 울트라커패시터 · 전자소재까지 공정이 서로 다른 생산 현장에서 설비 데이터를 실시간으로 수집 · 표시하는 fastHMI를 적용했습니다. 국내는 물론 세르비아 공장까지 이어집니다.
주요 고객사
자동차 와이어링 하네스 · 국내 · 세르비아
국내 공장의 설비 모니터링을 신규 설치 · 확대하고 안전관리 모니터링까지 넓혔으며, 세르비아 레스코바츠 공장에도 fastHMI를 적용했습니다.
독일 Klüber Lubrication 한국 법인 · 레시피 배합
액체 원료를 레시피에 따라 대형 탱크에 투입 · 혼합하는 배합 공정에 레시피 기반 HMI를 적용하고, MES · ERP와 연계해 운영합니다.
